전용 현상액(BS-300)
BS-300 현상액은 탄산칼륨 베이스의 DF 현상 농축액으로 DF 현상시 Resist-Foot 잔존 완화와 side-wall 과현상 억제효과를 제공함으로써
미세패턴에 뛰어난 현상력을 제공해주는 제품
DF 현상 테스트
약품 특징
· DFR 및 PSR 공정에 적용 가능함
· 잔사 및 스컴 발생이 거의 없어 생산성 향상
· 경제적이고 취급이 용이함
· 부적절한 현상으로 인한 Resist foot 등의 패턴 불량을 최소화하여 현상 직진성 향상
물리적 특성
| Product |
BS-300 |
| Base |
탄산칼륨 |
| Appearance |
무색투명액상 |
| Specific gravity |
1.350 ± 0.02 |
| pH( 1% sol) |
> 10.0 |
| 탄산농도 |
500g/L |
관리 기준
| 항목 |
BS-300 |
관리 범위 |
| BS-300농도 |
2% |
1.5 ~ 2.5% |
| pH |
10.50 |
10.50 ~ 10.80 |
| 온도 |
28℃ |
25~30℃ |
| 스프레이 압력 |
1.0kgf/㎠ |
1.0 ~ 2.0kgf/㎠ |
가성소다 타입 전용 박리액(BS-100)
BS-100 시리즈 박리액은 일반 dry film 및 부분 금도금 dry film resist에 적용이 가능한 DFR 박리제이며 빠른 박리속도와 큰 박리 입자를 가지고 있으며, NaOH대비 뛰어난 방청효과를 나타내는 박리제
약품 특징
· 빠른 박리속도로 인해 공정 효율이 뛰어남
· 폐수처리가 용이하며 액수명이 길어 경제적임
· 동에 대한 변색 방지가 뛰어남
물리적 특성
| Product |
BS-100 series |
| Base |
NaOH |
| Appearance |
무색투명액상 |
| Specific gravity |
1.255 ± 0.02 |
| pH( 1% sol) |
> 12.0 |
관리 기준
| 항목 |
BS-100 |
| BS-100 |
5~8% |
| 온도 |
50℃ (±5) |

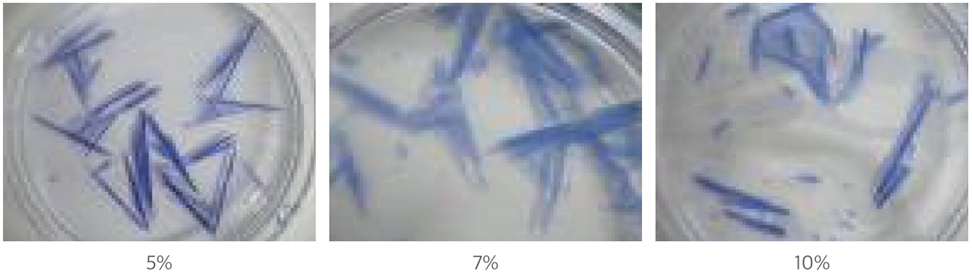

농도에 따른 박리 입자 크기
수산화칼륨 타입 전용 박리액 (BS-100K)
BS-100K 시리즈 박리액은 미세패턴에도 적용이 가능한 DFR 박리제이며 빠른 박리속도와 큰 박리편 사이즈를 가짐으로서 공정상에 필터 박힘 및 재부착을 방지하며 아민타입에 비해 폐수처리가 용이하며 액수명이 길어 경제적인 제품
약품 특징
· 빠른 박리 속도로 인해 공정 효율이 뛰어남
· 필터처리 용이한 큰 박리입자
· 폐수처리가 용이하며 액수명이 길어 경제적임
· 동에 대한 변색 방지가 뛰어남
물리적 특성
| Product |
BS-100K |
| Base |
KOH |
| Appearance |
무색투명액상 |
| Specific gravity |
1.348 ± 0.02 |
| Alkalinity(1% sol) |
8.8 ± 0.5 |
| pH( 1% sol) |
> 10.0 |
관리 기준
| 항목 |
BS-100K |
| BS-100K 농도 |
5~8% |
| 온도 |
50℃ (±5) |

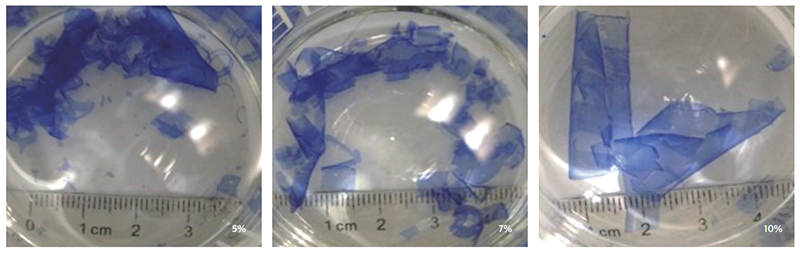

농도에 따른 박리 입자 크기
아민 타입 전용 박리액 (BS-100A)
BS-100A 시리즈 박리액은 미세패턴 적용 가능한 DFR 박리제이며 또한 타사 아민보다 큰 박리편 사이즈를 가짐으로써 공정에서의 필터 막힘 현상을 최대한 완화할 수 있을 뿐만 아니라 빠른 박리 스피드를 가짐으로써 공정효율을 최대한 끌어올릴 수 있는 제품
약품 특징
· 기존 아민 타입보다 큰 D/F 박리입자
· 도금용 D/F에 적용 가능
· 균일하고 빠른 박리속도
· 박리 지속성 우수
· 동 표면 변색방지
관리 기준
| 항목 |
BS-100A |
| BS-100A 농도 |
5~10% |
| 온도 |
50℃ (±5) |

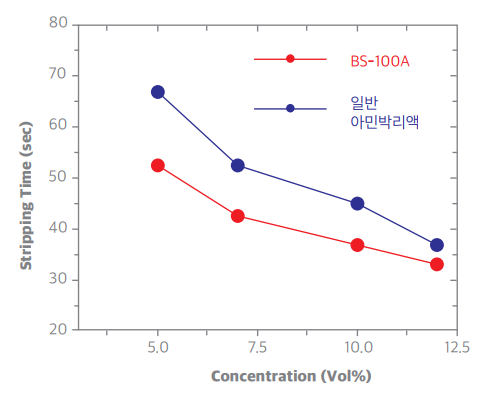

기존 아민 박리액 vs BS 100A 박리 입자
기존 아민 박리액 vs BS 100A 박리 입자
Soft etching solution(BS-320S)
BS-320S는 PCB 제조공정에서 Copper 표면처리의 Soft etching 약품으로 황산/과수 Type의 일액형 제품
약품 특징
· 1액형으로 작업성이 용이하며 안정적인 에칭속도 유지 가능
· 깨끗하고 균일한 동표면 조도 형성
· Dry Film Lamination 및 도금 전처리 공정으로 적용
· 과산화수소에 대한 안정성이 뛰어나며, Spray, Dip공정 모두 사용이 가능
물리적 특성
| Product |
BS-320S |
| Base |
황산/과산화수소 |
| Appearance |
미황색투명액상 |
| Specific gravity |
1.125 ± 0.02 |
관리 기준
| 항목 |
BS-320S |
관리 범위 |
| 과산화수소 |
4 ~ 6% |
4 ~ 6% |
| 황산 |
7 ~ 9% |
7 ~ 9% |
| Cu |
0~35g/L 이하 |
0~35g/L 이하 |
| 온도 |
30℃ |
28~32℃ |
Half etching solution(SWH-100)
SWH-100은 PCB 제조공정에서 Half etching을 위해 사용되는 황산/과수 Type의 첨가제
약품 특징
· 깨끗하고 균일한 Pink Matte Cu 표면 구현이 가능
· 전체적으로 일정하고 균일한 Etching 깊이 구현(평탄도)이 가능
· Etching 후 색상 변화 및 얼룩 발생이 없음
· 과산화수소에 대한 안정성이 뛰어나 Spray, Dip 공정 모두 사용이 가능
· CCL/ Cu plate Half etching 처리 가능
물리적 특성
| Product |
SWH-100 |
| Base |
황산 |
| Appearance |
무색투명액상 |
| Specific gravity |
1.068 ± 0.02 |
관리 기준
| 항목 |
SWH-100 |
관리 범위 |
| 과산화수소 |
4 ~ 6% |
4 ~ 6% |
| 황산 |
6 ~ 8% |
6 ~ 8% |
| SWH-100 |
2 ~ 4% |
2 ~ 4% |
| Cu |
20~40g/L 이하 |
20~40g/L 이하 |
| 온도 |
30℃ |
20~35℃ |

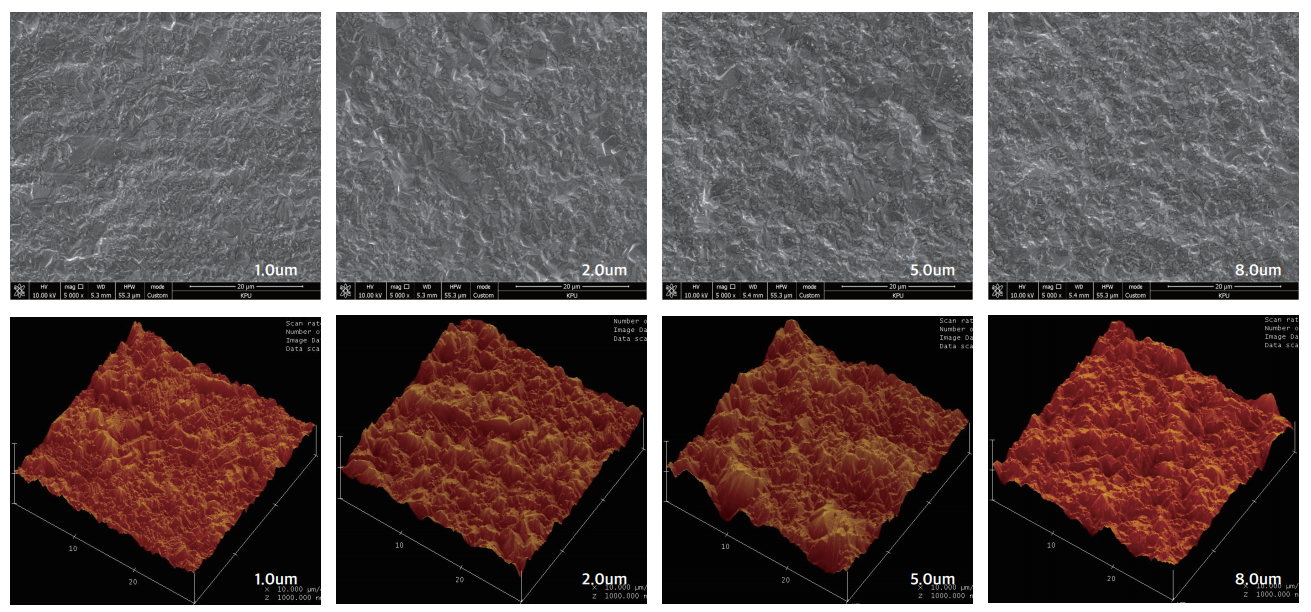

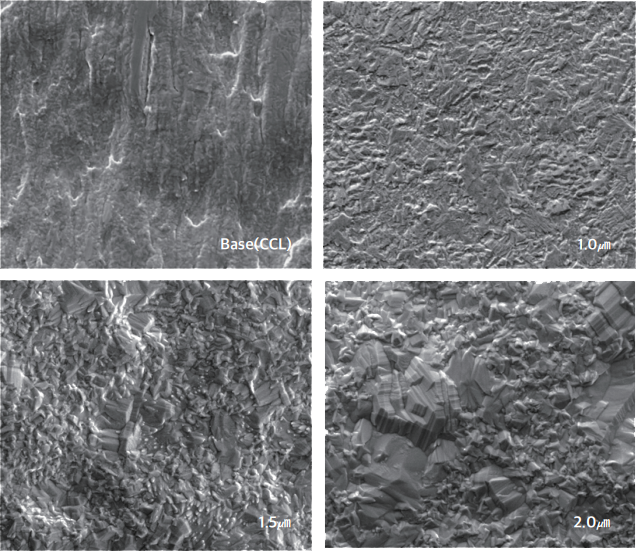

에칭속도 Half etching E/R에 따른 표면상태 (SEM & AFM)
PSR 박리제(SWP-100)
SWP-100 박리제는 알칼리 베이스의 경화된 PSR 박리제로 빠른 박리속도 및 다양한 PSR 및 UV잉크 등에 적용이 가능하며 PSR 잔사 및 금속소재 부식없이 제거가 가능한 제품
약품 특징
· RIGID와 FPCB에 대응 가능함
· 열 경화 및 UV 경화된 PSR 잉크 등을 효과적으로 제거함
· 1액형으로 사용이 편리함
· 금속 표면 부식 및 침식을 최소화함
물리적 특성
| Product |
SWP-100 |
| Base |
알칼리 |
| Appearance |
미황색투명액상 |
| Specific gravity |
1.040 ± 0.02 |
| 냄새 |
특이취 |
| pH |
> 12.0 |
관리 기준
| 항목 |
SWP-100 |
관리 범위 |
| 온도 |
75℃ |
70~80℃ |
| 사용 농도 |
100% |
100% |
| 방식 |
약한 교반 |
침적식 내지는 약한 교반 |
| 시간 |
10분 |
5~20분 |
| 환기 |
필수 |
필수 |
PSR 박리 테스트
산탈지(SWA-300)
SWA-300은 Spray가 가능한 산성 Cleaner로서 표면의 산화막, Antitarnish와 Chromate 방청막, 지문, 기타오염물을
효과적으로 제거한다. Copper 표면을 Clean 하는 모든 Process에 적용할 수 있는 (Dry Film Lamination, Black Oxide,
Hot Air Levelling 공정) 효과적인 제품
약품 특징
· 공정 온도가 낮음
· Copper 표면의 산화막과 유기 오염물을 빠르게 제거
· Chromate, Antitarnish Coating막을 효과적으로 제거
· 냉수 및 온수에 쉽고 완벽하게 수세됨
· 폐수 처리가 곤란한 유기용제류를 함유하고 있지 않음
물리적 특성
| Product |
SWA-300 |
| Base |
알칼리 |
| Appearance |
미황색투명액상 |
| Specific gravity |
1.040 ± 0.02 |
| 냄새 |
특이취 |
| pH |
> 12.0 |
| 사용농도 |
100% 원액 |
관리 기준
| 항목 |
SWA-300 |
관리 범위 |
| 농도 |
10% |
5~20% |
| DI water |
90% |
80 ~ 95% |
| 공정 온도 |
45℃ |
40 ~ 50℃ |
| 교반 |
기계식 or 스프레이 |
기계식 or 스프레이 |
| 공정시간 |
1분 |
0.5~3분 |
| 환기/필터 |
권장 |
권장 |

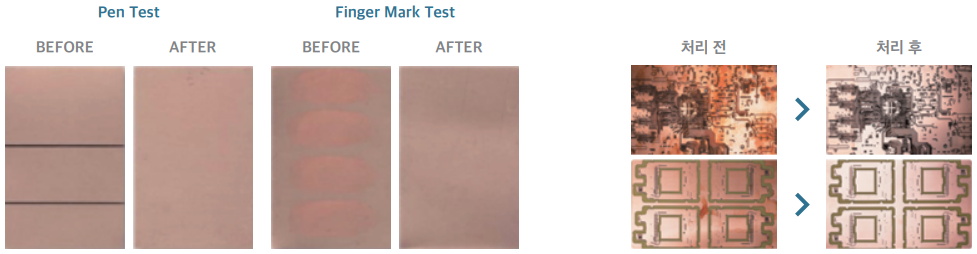

산탈지 테스트
소포제(SW-1000S)
SW-1000S 는 고온 안정성, 희석 안정성과 내알칼리성이 뛰어난 소포제로 기포 제거 및 억제력이 우수하며 슬러지 엉킴 현상을 최소화한
소포제
약품 특징
· 알칼리 및 고온 안정성 우수
· 순간적인 파포 및 지속성이 뛰어남
· 슬러지 엉킴 현상이 최소화
· VOC free로 인체에 유해성이 적음
물리적 특성
| Product |
SW-1000S |
| Base |
Polyoxypropylene Copolymer |
| Appearance |
불투명 에멀젼 |
| Specific gravity |
1.02 ± 0.02 |
| pH |
7.0 |
사용 방법
거품이 생성되는 약품조에 수면위에 대략 1리터당 0.1 ~ 0.5ml 투여
관리 기준
| 항목 |
SW-100OS |
관리 범위 |
| 투입농도 |
50ppm |
10~500ppm |
소포제 테스트
현상/박리단 세정제(SW-3000)
PCB 공정에서의 현상/박리 dry film resist 및 PSR을 사용 하는 장비 세척용으로 고안된 액상 세정제
약품 특징
· DFR, LPR, PSR 현상 및 박리 장비의 SCUM 제거 및 장비 세척용으로 고안된 제품
· 장비의 미세한 부분까지 세척력이 우수하여 노즐 및 콘베이어 세정에 탁월함
· 세척 효율이 우수하며 3~4회 지속적으로 사용이 가능하여 경제적임
· 세정시간이 짧아 생산성이 높음
물리적 특성
| Product |
SW-3000 |
| Base |
Glycol ether |
| Appearance |
무색투명액상 |
| Specific gravity |
0.95 ± 0.1 |
| 냄새 |
특이취 |
| pH |
< 2.0 |
| 물 용해도 |
완전 용해됨 |
관리 기준
| 항목 |
SW-3000 |
관리범위 |
| 농도 |
100% 원액 |
100% |
| 사용 온도 |
30℃ |
10 ~ 40℃ |
| 교반 |
기계식 or 스프레이 |
기계식 or 스프레이 |
| 세정 TIME |
1시간 |
1시간~2시간 |
| 환기 / 필터 |
권장 |
권장 |

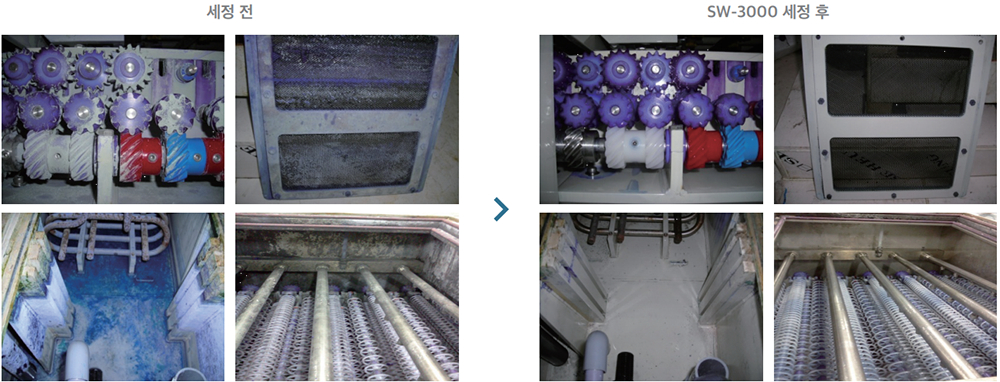

SW-3000 세정
